Un reformage industriel efficace repose sur l’association stratégique et le chargement précis d’un système catalytique de reformage primaire et secondaire pour optimiser la conversion des gaz et protéger les équipements. Les catalyseurs primaires lancent la conversion des hydrocarbures gazeux en gaz de synthèse, tandis que les catalyseurs secondaires complètent le processus de reformage autothermique. Généralement composés de nickel sur un support d"alumine, ces catalyseurs sont chargés dans des sections supérieures et inférieures spécifiques des tubes du reformeur pour gérer les contraintes thermiques. Cet article explique le fonctionnement de ces systèmes dans les installations de production d"engrais chimiques, de méthanol et d"hydrogène.
Points clés à retenir :
Composition du matériau : Les catalyseurs de vaporeformage primaires et secondaires utilisent généralement le nickel comme ingrédient actif et l'alumine comme support structurel pour résister aux températures extrêmes du four.
Stratégies de chargement primaire : Pour optimiser la réaction endothermique, des catalyseurs primaires spécifiques (tels que le Z111-6YQ) sont chargés dans la section supérieure du tube du reformeur, tandis que d'autres (comme le CN-16YQ) sont placés dans la section inférieure.
Protection secondaire : dans les reformeurs secondaires, les catalyseurs de la section supérieure (comme le Z205) agissent comme une barrière physique et thermique pour protéger les catalyseurs de la section inférieure des températures élevées et de l'affouillement de l'air.
Cas d'utilisation industrielle : ces systèmes de catalyseurs combinés sont déployés à l'échelle mondiale pour piloter la conversion de gaz à grande échelle dans les usines de production d'engrais chimiques, de méthanol et d'hydrogène.
Pour comprendre le fonctionnement de catalyseurs spécifiques, il est nécessaire d’établir les principes chimiques de base du processus industriel de reformage à la vapeur. Le reformage à la vapeur est la méthode industrielle standard pour produire du gaz de synthèse (syngas) – un mélange crucial d’hydrogène et de monoxyde de carbone – à partir d’hydrocarbures gazeux comme le méthane.
Cette conversion chimique est hautement endothermique, ce qui signifie qu’elle nécessite un apport continu et substantiel de chaleur externe pour faire avancer la réaction. Dans une configuration industrielle typique, la charge d’hydrocarbures est mélangée à de la vapeur et passée à travers des tubes chauffés extérieurement à l’intérieur d’un four de reformage primaire. Étant donné que les liaisons moléculaires dans les hydrocarbures sont très stables, la réaction nécessite des températures extrêmes pour se dérouler à un rythme commercialement viable.
Sans intervention, la simple application de chaleur est inefficace et peut entraîner des réactions secondaires indésirables, telles que la formation de carbone solide (cokéfaction), qui encrasse les équipements et arrête la production. Des catalyseurs sont introduits dans cet environnement pour réduire l"énergie d"activation requise pour la réaction. En fournissant une surface spécialisée où les molécules d"hydrocarbures et de vapeur peuvent interagir plus facilement, le catalyseur garantit que la conversion en gaz de synthèse se produit de manière efficace, prévisible et à des températures plus basses que ce qui serait autrement nécessaire. Le succès de cette étape initiale de conversion dépend de l’efficacité de l’ensemble de l’usine chimique en aval.
Étant donné que le processus de reformage à la vapeur implique des gradients de température importants et des compositions de gaz changeantes à mesure que le mélange traverse le four, un seul catalyseur uniforme est rarement optimal. Henan Kingway Technology Co., Ltd. fournit un système de catalyseur de reformage primaire et secondaire spécialement conçu pour répondre aux exigences physiques et chimiques distinctes des différentes zones du tube du reformeur primaire.

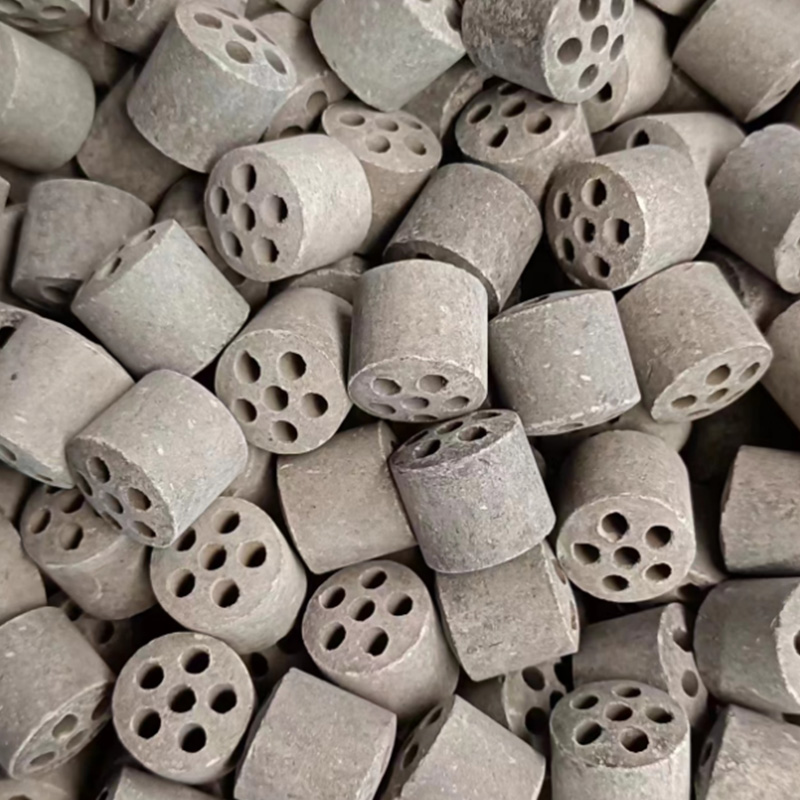

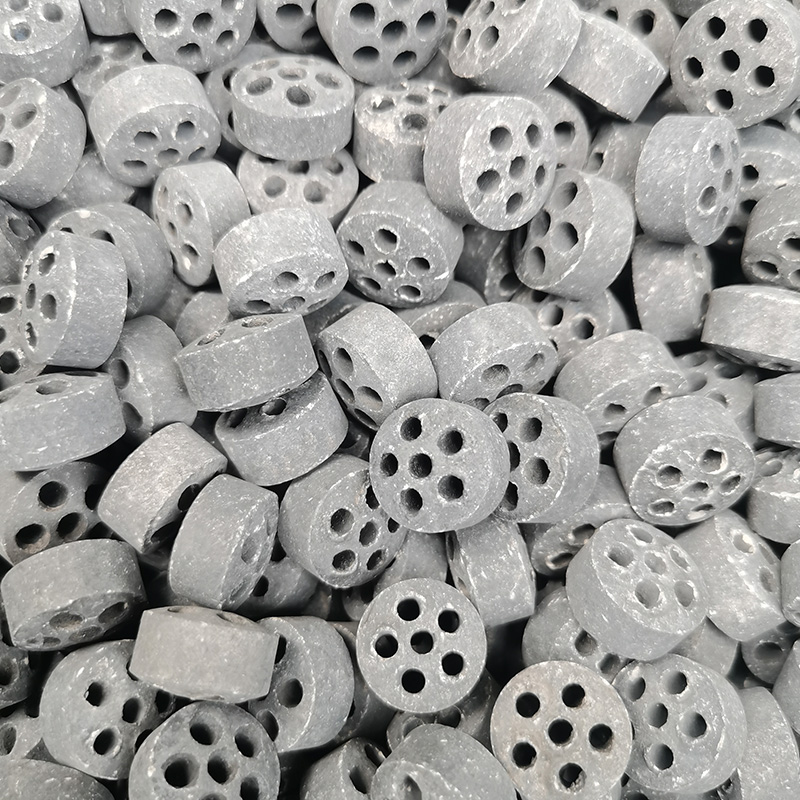

La norme industrielle pour ces catalyseurs primaires repose sur une association de matériaux spécifique : le nickel et l’alumine. Les Z111-6YQ et CN-16YQ de Kingway sont des catalyseurs primaires de reformage à la vapeur qui utilisent le nickel comme ingrédient actif et l"alumine comme structure de support. Le nickel est sélectionné pour sa forte activité catalytique dans la rupture des liaisons carbone-hydrogène, tandis que le support d"alumine offre la résistance mécanique et la stabilité thermique nécessaires pour empêcher le nickel de se dégrader sous la chaleur extrême du four.
Pour maximiser l"efficacité et la durée de vie du catalyseur, les exploitants d"usines utilisent une méthode de chargement stratégique qui divise le tube du reformeur en sections distinctes.
Chargement de la section supérieure : Le catalyseur Z111-6YQ est généralement chargé dans la section supérieure du tube du reformeur primaire. Cette zone subit l'impact initial du mélange de matière première et de vapeur, nécessitant une formulation de catalyseur optimisée pour le début de la réaction endothermique et la dynamique thermique spécifique à l'entrée du tube.
Chargement de la section inférieure : À l’inverse, le CN-16YQ est chargé dans la section inférieure du tube. À mesure que le mélange gazeux descend, la température augmente et la composition chimique change (contenant plus d'hydrogène et de monoxyde de carbone, et moins de méthane n'ayant pas réagi). Le catalyseur de la section inférieure est formulé pour conduire la conversion d'hydrocarbures restante jusqu'à sa limite thermodynamique maximale avant que le gaz ne quitte le reformeur primaire.
Le reformage primaire est très efficace, mais il est contraint thermodynamiquement ; il ne peut pas convertir 100 % de la charge d’hydrocarbures sans nécessiter des températures de four trop élevées. Pour traiter le méthane résiduel sortant du reformeur primaire, le gaz est transféré vers un reformeur secondaire. Cette dépendance nécessite une classe différente de catalyseurs capables de gérer le reformage auto-thermique.
Dans le reformeur secondaire, de l"air ou de l"oxygène pur est injecté dans le flux gazeux. Cela déclenche une combustion partielle du méthane n’ayant pas réagi, une réaction exothermique (libération de chaleur) qui fait rapidement monter la température interne. Cette chaleur générée en interne est ensuite utilisée pour piloter le reformage endothermique final des hydrocarbures restants. Kingway fournit le Z205 et le CN-20 comme catalyseurs secondaires de reformage à la vapeur pour faciliter ce processus précis.
L"introduction d"oxygène crée un environnement exceptionnellement rude au sommet du reformeur secondaire, caractérisé par un choc thermique sévère et un flux de gaz à grande vitesse (affouillement par l"air). Pour gérer cela, les catalyseurs secondaires sont également chargés de manière stratégique. Le Z205 est spécifiquement chargé dans la partie supérieure du reformeur secondaire. Sa fonction principale dans cette position est d"agir comme une barrière physique et thermique robuste. En absorbant l"essentiel des températures élevées et en résistant à la force abrasive de l"affouillement de l"air, le Z205 chargé par le haut protège le catalyseur CN-20 situé dans la section inférieure, permettant au lit inférieur d"achever efficacement la conversion finale du gaz de synthèse sans être physiquement dégradé par la zone de combustion initiale.
Les mécanismes mécaniques et chimiques des catalyseurs de reformage primaire et secondaire sont mis en pratique dans le secteur de la chimie lourde. Le gaz de synthèse généré par ces systèmes catalytiques sert de pierre angulaire à plusieurs produits mondiaux critiques.
Kingway fournit des catalyseurs de reformage primaires et secondaires directement aux usines de production d"engrais chimiques, de méthanol et d"hydrogène. Dans la production d’engrais chimiques, le gaz de synthèse est ensuite traité pour isoler l’hydrogène, qui réagit ensuite avec l’azote pour synthétiser l’ammoniac. L"ammoniac est le principal précurseur de presque tous les engrais azotés commerciaux. De même, dans les usines de méthanol, le rapport précis entre l’hydrogène et le monoxyde de carbone généré par les catalyseurs de reformage est synthétisé de manière catalytique en méthanol liquide, un solvant industriel vital et un précurseur de carburant.
La fiabilité de la stratégie de chargement du catalyseur a un impact direct sur la disponibilité et le rendement de ces installations massives. Démontrant l'ampleur de ces applications industrielles, les catalyseurs de reformage primaire et secondaire de Kingway ont été utilisés dans plus de 60 ensembles d'usines d'ammoniac et de méthanol. En utilisant les configurations de chargement supérieures et inférieures spécifiques pour les étages primaire (Z111-6YQ / CN-16YQ) et secondaire (Z205 / CN-20), ces installations peuvent maintenir une conversion de gaz continue et à grand volume tout en minimisant la fréquence des arrêts de maintenance requis pour le remplacement du catalyseur. Pour les installations cherchant à optimiser leurs processus chimiques plus larges, ces systèmes de reformage sont souvent évalués parallèlement à un portefeuille plus large de solutions Catalyst Oil And Gas .
Alors que le chargement stratégique et la composition robuste des matériaux améliorent l’efficacité, les catalyseurs de reformage industriels fonctionnent sous des contraintes extrêmes et sont soumis à des limites opérationnelles strictes.
Limitation importante : les performances du catalyseur et la durée de vie opérationnelle ne sont pas absolues ; ils dépendent fortement des conditions spécifiques d'exploitation de l'usine. Les exploitants d'installations doivent gérer activement plusieurs variables pour éviter une défaillance prématurée du catalyseur :
Frittage thermique : une exposition prolongée à des températures dépassant les limites de conception du catalyseur peut provoquer la fusion des particules de nickel actives (frittage), réduisant ainsi la surface disponible et diminuant l'efficacité de conversion.
Empoisonnement des matières premières : La présence d'impuretés dans les hydrocarbures gazeux, en particulier du soufre ou des métaux lourds, peut désactiver de façon permanente les sites de nickel.
Rapports vapeur/carbone : le fait de ne pas maintenir le rapport vapeur/hydrocarbure correct peut entraîner un dépôt de carbone (cokéfaction), qui bloque physiquement les pores du catalyseur et restreint le débit de gaz.
Étant donné que les installations industrielles s"appuient sur le comportement prévisible des catalyseurs pour maintenir la sécurité et les quotas de production, une qualité de fabrication standardisée est une exigence essentielle en matière d"approvisionnement. Établissant une base de référence pour une production cohérente, Kingway a obtenu la certification ISO9001:2000 en 2006, garantissant que les propriétés physiques et chimiques de ses catalyseurs de reformage répondent aux normes documentées de gestion de la qualité avant leur déploiement dans des environnements industriels à fortes contraintes.
Les catalyseurs de reformage primaire sont divisés en sections supérieure et inférieure pour gérer l"évolution de la dynamique thermique et de la composition des gaz à mesure que la matière première traverse le tube. Par exemple, le Z111-6YQ est chargé dans la section supérieure pour gérer le début de la réaction initiale, tandis que le CN-16YQ est chargé dans la section inférieure pour maximiser la conversion finale à mesure que les températures augmentent.
Les catalyseurs industriels primaires de vaporéformage utilisent généralement du nickel comme ingrédient catalytique actif et de l"alumine comme support structurel. Le nickel fournit l"activité chimique nécessaire pour rompre les liaisons hydrocarbonées, tandis que l"alumine offre la stabilité thermique requise pour survivre aux températures du four.
Lors du reformage autothermique secondaire, l"introduction d"air ou d"oxygène crée une chaleur intense et une vitesse de gaz au sommet de la cuve. Les catalyseurs comme le Z205 sont chargés dans la section supérieure spécifiquement pour leur résistance aux hautes températures et à l"air, absorbant ces contraintes physiques et thermiques pour protéger les catalyseurs de conversion primaires situés dans la section inférieure.
Ces systèmes de catalyseurs primaires et secondaires combinés sont principalement utilisés dans les usines de production d"engrais chimiques (ammoniac), de méthanol et d"hydrogène à grande échelle, où ils sont essentiels pour convertir les gaz d"hydrocarbures bruts en gaz de synthèse utilisable.
Pour déterminer la configuration de chargement de catalyseur appropriée aux exigences thermiques et chimiques spécifiques de votre installation, consultez les spécifications techniques des catalyseurs de reformage primaire et secondaire de Kingway ou consultez nos ressources d"ingénierie pour obtenir des conseils de sélection détaillés.
